Detalles del producto
Lugar de origen: China.
Nombre de la marca: Friendship Machinery
Certificación: CE, ISO
Número de modelo: El HYJ-60
Pago y términos de envío
Cantidad de orden mínima: 1 SET
Precio: Customized
Detalles de empaquetado: Caja de madera, embalaje estándar del mar
Tiempo de entrega: 20 a 30 días laborables
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 5-30 juegos por mes
- velocidad de alineación: |
6.5 m/min. |
- material para rodillos de prensa: |
42GrMo |
- material de rodillos accionados: |
Forjadas de 40Cr |
Producción: |
Línea de producción de vigas H |
- motor accionado: |
5.5KW |
- presión máxima del sistema: |
14MPa |
- velocidad de alineación: |
6.5 m/min. |
- material para rodillos de prensa: |
42GrMo |
- material de rodillos accionados: |
Forjadas de 40Cr |
Producción: |
Línea de producción de vigas H |
- motor accionado: |
5.5KW |
- presión máxima del sistema: |
14MPa |

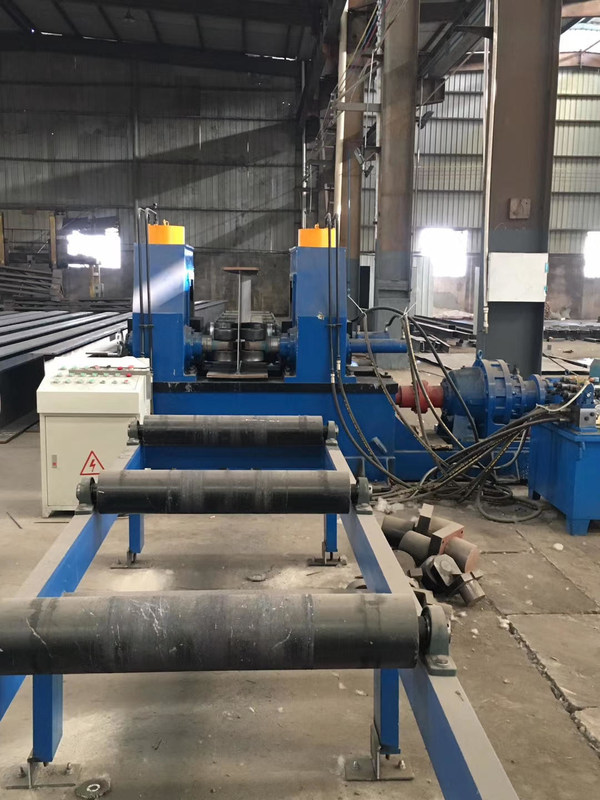

HYJ-60 H máquina hidráulica para enderezar la brida de la viga
1. Parámetros técnicos
● Ancho de la brida: 200-800 mm
● espesor máximo de la brida: 6-60 mm (sólo acero Q235)
● Altura mínima de la telaraña: 200 mm (cuando la telaraña tenga una altura de 200-350 mm y un grosor de la brida inferior a 16 mm, se utilizará un pequeño rodillo de alisado,cuando se utilice el rodillo de alisado principal, la altura de la telaraña deberá ser superior a 350 mm)
● Sistema de conducción:
- motor accionado y tipo de reductor: BWED-15KW-4P
- marca de reducción: Changzhou Wunan, China
- velocidad de alineación: 6,5 m/min
- material de los rodillos de prensa: 42 GrMo
- materiales de rodillos accionados: forja de 40Cr
● Sistema hidráulico:
- motor accionado: 5,5 kW
- presión máxima del sistema: 14Mpa
- presión de trabajo general: 10Mpa
- conexión del cilindro con el control deslizante: acoplamiento de bolas y tomas
● Potencia de accionamiento principal: 15 kW
● Relación entre el grosor y la anchura de la brida (materiales de la pieza de trabajo Q235)
| T. | 12 a 14 | 14 y 20 | 20 a 24 años | 26 a 30 | 30 a 35 años | 40 a 50 | 50 a 60 |
| No | 200 a 800 | 250 a 800 | 280 a 800 | 300 a 800 | 350 a 800 | 400 a 800 | 600 a 800 |
| - tipo de motor accionado y reducción | Se aplicará el método BWED-15KW-4P. |
| - marca de reducción | Changzhou Wunan, China |
| - velocidad de alineación | 6.5 m/min. |
| - material para rodillos de prensa | 42GrMo |
| - material de rodillos accionados | Forjadas de 40Cr |
| - motor accionado | 5.5KW |
| - presión máxima del sistema | 14Mpa |
| - presión de trabajo general | 10Mpa |
| - conexión del cilindro | acoplamiento de bolas y enchufes |
| ● El motor principal | 15 kW |
2. Desempeñoy características
La máquina hidráulica de rectificación de vigas H se utiliza para la corrección de la brida de la vigas H. A través del principio de palanca y recuperación elástica,dobla la brida del haz I o del haz H cuando el haz pasa por el orificio.
El equipo está compuesto por un motor eléctrico, un reductor, un dispositivo de corrección de la rueda motriz, un cilindro de elevación de iniciativa, un antiguo, un ordenador central, un soporte, un sistema hidráulico,un porta rodillos elevadores delantero/atrás del tipo péndulo y el sistema de control eléctrico,El mecanismo de corrección es compacto, sólido y fácil de operar.
